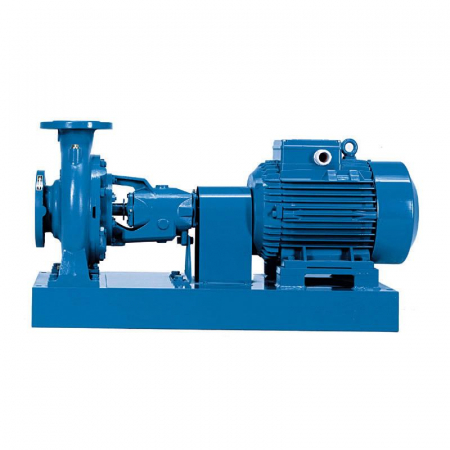

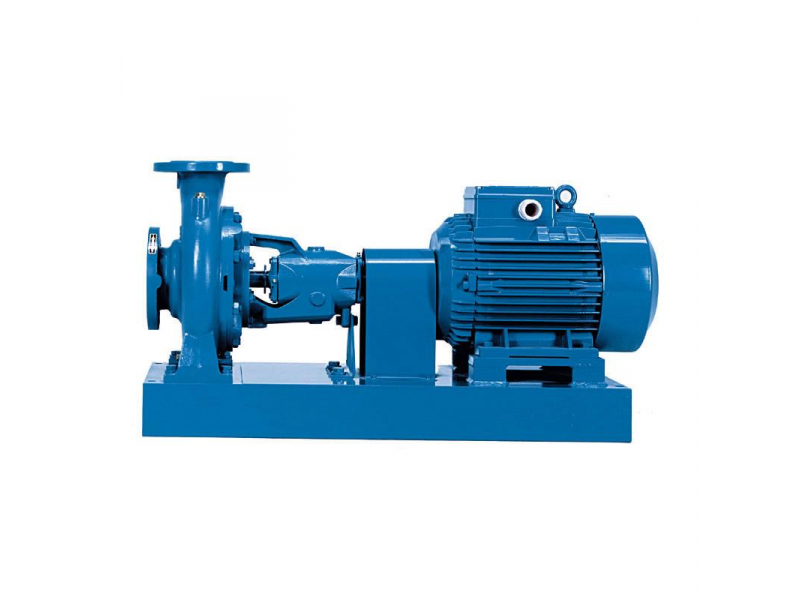

Normovaná odstředivá čerpadla N

Odstředivá čerpadla s jedním oběžným kolem s axiálním sáním a podstavcem.
Jmenovité výkony a hlavní rozměry v souladu s EN 733.
Konstrukce “Back Pull-Out”, pro jednoduché a rychlé odmontování a opětovné namontování.
Jmenovité otáčky (50 Hz): N = 2900 1/min. N4 = 1450 1/min.
Hrdla: Příruby PN 10, EN 1092-2.
Ucpávka na hřídeli
– Mechanická ucpávka normalizována dle ISO 3069.
– Provazcová ucpávka (na požádání).

Použití

– Pro čistou neabrazivní tekutinu, neagresivní vůči materiálům čerpadla (obsah pevných částic max. do 0,2%).
– Pro přečerpávání vody.
– Jako oběhové čerpadlo pro topení, klimatizaci a chlazení.
– Pro domácí, průmyslové a zemědělské použití.
– Pro hasicí systémy.
– Pro zavlažování.

Provozní podmínky

Teplota kapaliny: od -10 °C do +90 °C.
Teplota prostředí až do 40 °C.
Sací výška až do 7 m.
Max. výsledný povolený tlak v tělese čerpadla: 10 bar.

Připojení čerpadla k elektromotoru

Čerpadlo N, N4 spojené se standardního elektromotoru dle B3 (IEC 72), IP 55, třífázový 400 V, 50 Hz, na základní desce s pružnou spojkou a s ochranou spojky.

Zvláštní provedení na požádání

– Další podpěra podstavce.
– Speciální mechanická ucpávka.
– Hřídel čerpadla v Ni-Cr-Mo oceli AISI 316.
– Pro vyšší nebo nižší teplotu kapaliny či okolí.
– Motor s dodatečnou ochranou.
– Nevýbušné provedení podle směrnice 94/9/CE (ATEX).
– Motor pro odlišné napětí.
– Frekvence 60 Hz (viz katalog 60 Hz).

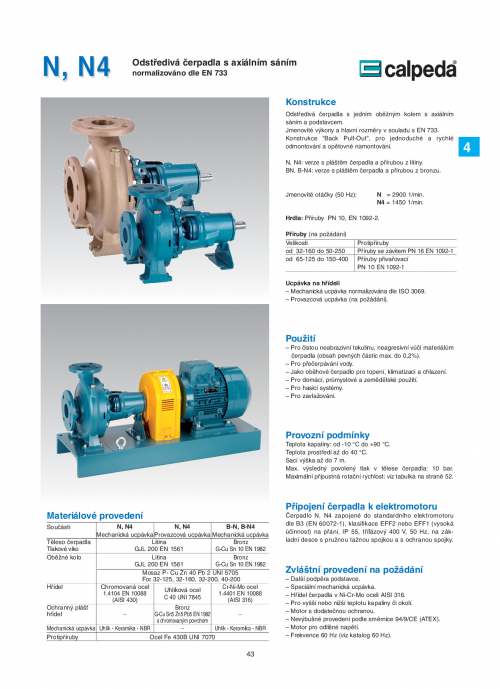

Pracovní oblast čerpadel CALPEDA N, N4

Specifikace
