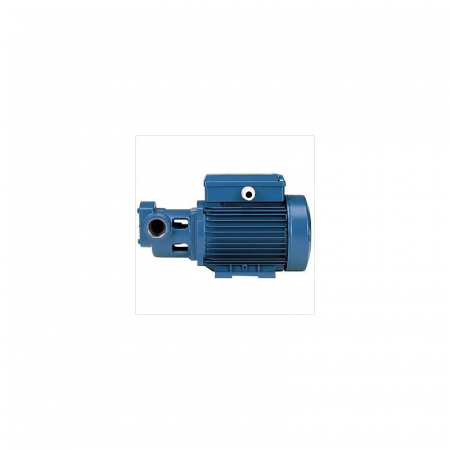

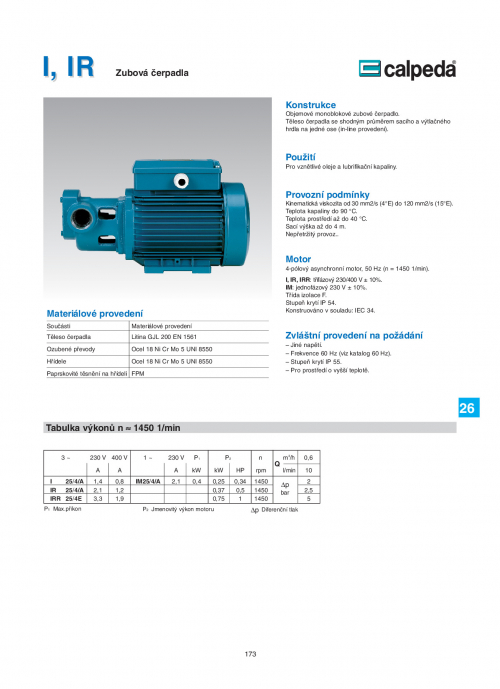

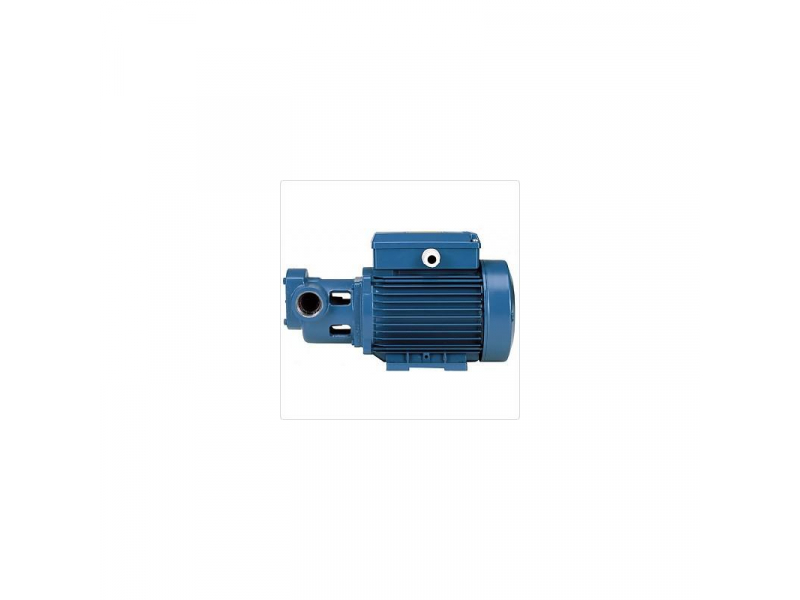

Calpeda IM 25/4/A na naftu

KONSTRUKCE

Objemové monoblokové zubové čerpadlo. Těleso čerpadla se shodným průměrem sacího a výtlačného hrdla na jedné ose (in-line provedení).

POUŽITÍ

Pro vznětlivé oleje a lubrifikační kapaliny.

PROVOZNÍ PODMÍNKY

• Kinematická viskozita od 30 mm2/s (4°E) do 120 mm2/s (15°E).
• Teplota kapaliny do 90 °C.
• Teplota prostředí až do 40 °C.
• Sací výška až do 4 m.
• Nepřetržitý provoz.

MOTOR

• 4-pólový asynchronní motor, 50 Hz (n = 1450 1/min).
• I 25/4E, IR 25/4E, IRR 25/4E: třífázový 230/400 V ± 10%.
• IM 25/4E: jednofázový 230 V ± 10%.
• Třída izolace F.
• Stupeň krytí IP 54.
• Konstruováno v souladu: IEC 34.

ZVLÁŠTNÍ PROVEDENÍ NA POŽÁDÁNÍ

– Jiné napětí.
– Frekvence 60 Hz (viz katalog 60 Hz).
– Stupeň krytí IP 55.
– Pro prostředí o vyšší teplotě.

Součásti Materiálové provedení

Těleso čerpadla Litina GJL 200 EN 1561

Ozubené převody Ocel 18 Ni Cr Mo 5 UNI 8550

Hřídele Ocel 18 Ni Cr Mo 5 UNI 8550

Paprskovité těsnění na hřídeli FPM

3 ~ 230 V 400 V 1 ~ 230 V P

Specifikace
